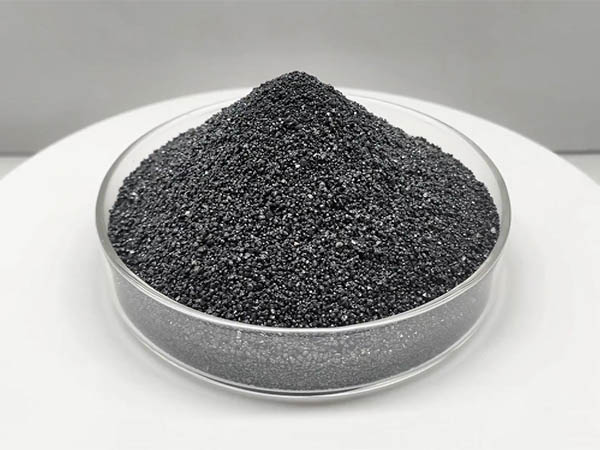

铬矿砂在铸造造型中，核心是用来做‌面砂‌和‌芯砂‌的，尤其适合大型铸钢件和合金钢件。它的作用非常明确，主要就是这几点：

　　1.防止铸件表面粘砂‌

　　铬矿砂在高温下会自身发生‌固相烧结‌，形成一层致密的屏障，阻止金属液渗入砂粒间隙。同时，它化学性质很稳定，不与氧化铁等金属氧化物反应，能有效避免化学粘砂。在铸件的‌圆角、热节、厚大部位‌，工人会优先涂抹或填充铬矿砂，来防止粘砂和裂纹。

　　2.作为激冷材料，替代部分冷铁‌

　　铬矿砂的热传导率是普通硅砂的数倍，能快速吸收热量，加快铸件局部的冷却速度。在需要快速冷却的部位使用它，可以起到类似外置冷铁的作用，促进铸件‌定向凝固‌，细化晶粒，从而提升硬度和耐磨性，减少缩松、热裂等缺陷。

　　3.提升铸造涂料的耐火性能‌

　　将铬矿砂磨成细粉，作为耐火骨料添加到铸造涂料中，能显著提高涂料的耐火度和抗热冲击能力。把它涂刷在砂型或砂芯表面，能更好地保护铸型，抵御高温钢水的长时间冲刷，尤其适用于大型厚壁铸件。

　　4.应用场景与工艺‌

　　大型铸钢件‌：如汽轮机隔板套、泵体、阀门等，作为面砂防止粘砂。

　　合金钢铸造‌：如高锰钢、不锈钢铸件，利用其化学惰性，避免产生化学反应导致的缺陷。

　　复杂砂芯‌：在壳型铸造或冷芯盒工艺中，用于制作结构复杂、内腔表面质量要求高的砂芯。

　　消失模铸造‌：用于填充铸件局部，防止石英砂造成的夹砂、粘砂缺陷。

　　5.关键性能指标‌

　　高纯度‌：一级品的三氧化二铬含量通常要求≥45%，高等级产品可达46%以上。

　　低杂质‌：二氧化硅含量需严格控制，优质产品要求在1%以下，以减少铁橄榄石反应。

　　合理粒度‌：追求连续级配的粒度分布，粗颗粒作为骨架，细颗粒填充孔隙，形成致密结构，兼顾防粘砂和透气性。常用粒度如40-70目、50-100目等。

　　高耐火度‌：熔点高达2180°C，烧结温度大于1800°C，能承受绝大多数铸钢的浇注温度。
